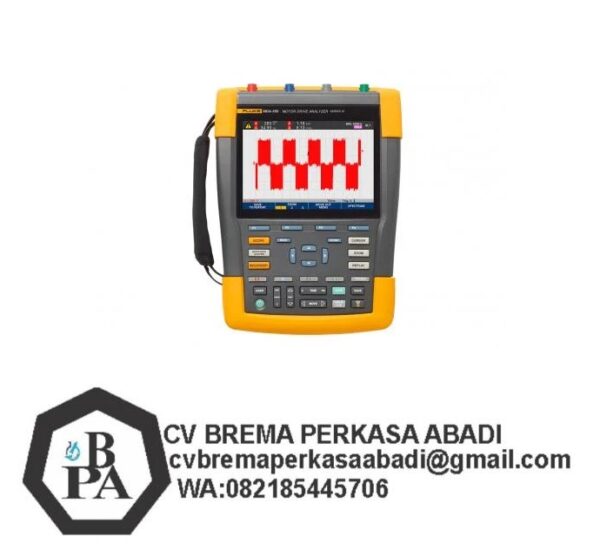

| Fungsi Pengukuran |
Spesifikasi |
| Tegangan DC (V dc) |
| Tegangan maksimum dengan probe 10:1 atau 100:1 |
1000 V |
| Resolusi maksimum dengan probe 10:1 atau 100:1(tegangan ke arde) |
1mV / 10mV |
| Pembacaan skala penuh |
999 hitungan |
| Akurasi pada 4 s hingga 10 us/div |
± (1,5% + 6 hitungan) |
| Tegangan true-rms (V ac atau V ac + dc) (dengan pilihan DC coupling) |
| Tegangan maksimum dengan probe 10:1 atau 100:1(tegangan ke arde) |
1000 V |
| Resolusi maksimum dengan probe 10:1 atau 100:1 |
1 mv/10 mV |
| Pembacaan skala penuh |
999 hitungan |
| DC sampai 60 Hz |
± (1,5% + 10 hitungan) |
| 60 Hz hingga 20 kHz |
± (2,5% + 15 hitungan) |
| 20 kHz hingga 1 MHz |
± (5% + 20 hitungan) |
| 1 MHz hingga 25 MHz |
± (10% + 20 hitungan) |
| Tegangan PWM (V pwm) |
| Tujuan |
Untuk mengukur modulasi sinyal lebar pulsa, seperti output inverter penggerak motor |
| Prinsip |
Pembacaan menunjukkan tegangan efektif berdasarkan nilai sampel rata-rata dari seluruh jumlah periode frekuensi dasar |
| Akurasi |
Seperti Vac+dc untuk sinyal gelombang sinus |
| Tegangan puncak (V puncak) |
| Mode |
Puncak maks., puncak min., atau puncak ke puncak |
| Tegangan maksimum dengan probe 10:1 atau 100:1(tegangan ke arde) |
1000 V |
| Resolusi maksimum dengan probe 10:1 atau 100:1 |
10 mV |
| Akurasi |
| Puncak maks. atau puncak min. |
Pembagian ± 0,2 |
| Puncak ke puncak |
Pembagian ± 0,4 |
| Pembacaan skala penuh |
800 hitungan |
| Arus (AMP) dengan penjepit arus |
| Rentang |
Sama seperti V ac, Vac+dc, atau V puncak |
| Faktor Skala |
0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| Akurasi |
Sama seperti Vac, Vac+dc, atau V puncak (tambahkan akurasi penjepit arus) |
| Frekuensi (Hz) |
| Rentang |
1,000 Hz hingga 500 MHz |
| Pembacaan skala penuh |
9999 hitungan |
| Akurasi |
± (0,5% + 2 hitungan) |
| Rasio Tegangan/Herz (V/Hz) |
| Tujuan |
Untuk menunjukkan nilai pengukuran V PWM (lihat V PWM) yang dikelompokkan berdasarkan frekuensi dasar pada penggerak kecepatan motor ac variabel |
| Akurasi |
% Vrms + % Hz |
| Input penggerak ketidakseimbangan tegangan |
| Tujuan |
Untuk menunjukkan perbedaan persentase tertinggi dari salah satu fase vs rata-rata 3 tegangan true-rms |
| Akurasi |
Persentase indikatif berdasarkan nilai Vac+dc |
| Output penggerak dan input motor ketidakseimbangan tegangan |
| Tujuan |
Untuk menunjukkan perbedaan persentase tertinggi dari salah satu fase vs rata-rata 3 tegangan PWM |
| Akurasi |
Persentase indikatif berdasarkan nilai V PWM |
| Input penggerak ketidakseimbangan arus |
| Tujuan |
Untuk menunjukkan perbedaan persentase tertinggi dari salah satu fase vs rata-rata 3 nilai arus AC |
| Akurasi |
Persentase indikatif berdasarkan nilai Aac+dc |
| Output penggerak dan input motor ketidakseimbangan arus |
| Tujuan |
Untuk menunjukkan perbedaan persentase tertinggi dari salah satu fase vs rata-rata 3 nilai arus AC |
| Akurasi |
Persentase indikatif berdasarkan nilai A ac |
| Waktu naik dan turun |
| Pembacaan |
Perbedaan tegangan (dV), perbedaan waktu (dt), perbedaan tegangan vs waktu (dV/dt), overshoot |
| Akurasi |
Seperti akurasi osiloskop |
| Harmonisa dan spektrum |
| Harmonisa |
DC sampai ke-51 |
| Rentang spektrum |
1…9 kHz, 9-150 kHz (filter 20 MHz nyala), sampai 500 MHz (modulasi tegangan) |
| Tegangan poros |
| Kejadian / detik |
Persentase indikatif berdasarkan pengukuran waktu naik dan turun (Pelepasan impuls) |
| Pengambilan data laporan |
| Jumlah layar |
Umumnya 50 layar dapat disimpan dalam laporan (tergantung rasio kompresi) |
| Transfer ke PC |
Menggunakan stik USB 32 GB atau 2 GB yang ukurannya lebih kecil atau kabel mini-USB ke USB atau WiFi link dan FlukeView™ 2 untuk ScopeMeter® |
| Pengaturan probe |
| Probe Tegangan |
1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
| Penjepit Arus |
0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A |
| Probe Tegangan Poros |
1:1, 10:1, 100:1 |
| Keamanan |
| Umum |
IEC 61010-1: Tingkat Polusi 2 |
| Pengukuran |
Pengukuran IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V |
| Voltase maksimum antara Terminal apa pun dan Arde |
1000 V |
| Maks. tegangan input |
Via VPS410-II atau VPS421 1000 V CAT III / 600 V CAT IV |
| Input BNC |
A, B, C, D langsung 300 V CAT IV |
| Maks. Tegangan Mengambang, alat pengujian atau alat pengujian dengan probe tegangan VPS410-II / VPS421 |
Dari terminal mana pun ke arde 1000 V CAT III/600 V CAT IV Antara terminal mana pun 1000 V CAT III/600 V CAT IV |
| Tegangan yang berfungsi antara ujung probe dan kabel acuan probe |
VPS410-II: 1000 V
VPS421: 2000 V |
